Ekrany akustyczne z matryc

Ocena: 0
3683
W przyszłości przejazd odcinkiem autostrady pomiędzy dwiema gminami holenderskimi, Oudenrijn i Everdingen, będzie przeżyciem wizualnym. Na holenderskiej A2 zainstalowano ekran akustyczny, którego powierzchnia nabrała odpowiedniego wyglądu dzięki zastosowaniu matryc strukturalnych NOEplast.

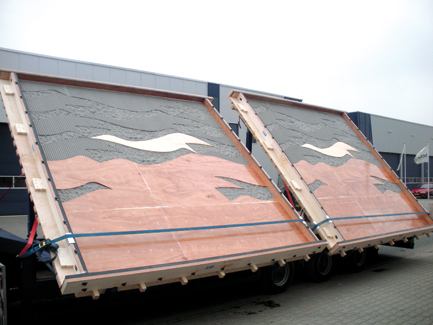

Z matryc strukturalnych NOEplast „Gladbeck” i „Granit III” oraz płyt multiplex stworzono pięć form szalunkowych przypominających elementy puzzli
Fot. NOE-Schaltechnik

Motyw ekranu wykonanego z prefabrykatów betonowych, projekt pracowni architektonicznej Aletta
van Aalst&Partners Architecten BV, Amsterdam, przypomina dzieła holenderskiego malarza i grafika Mauritsa Cornelisa Eschera i przedstawia stylizowane ptaki wędrowne, nawiązujące do tematyki podróży. Taka symbolika jest odpowiednia dla autostrady.

Autorce projektu udało się osiągnąć efekt kontrastu dzięki połączeniu dwóch matryc strukturalnych NOEplast. Wykorzystano motyw „Gladbeck”, prostą strukturę z półokrągłymi liniami reliefowymi oraz motyw „Granit III”, strukturę kamienia imitującą spękany granit. Do gładkich widocznych powierzchni z betonu zastosowano płyty multiplex.


Motyw stylizowanych ptaków wędrownych podejmuje tematykę podróży. Jest to idealny symbol w wyjątkowy sposób łączący ideę mobilności z ochroną akustyczną
Fot. NOE-Schaltechnik

Wszystkie pliki CAD, niezbędne do stworzenia modeli, dostarczyła pani

architekt. Następnie zostały one odpowiednio przygotowane przez NOE-Betonvormgeving, Arkel, Holandia, spółkę-córkę NOE-Schaltechnik, Süssen. Za pomocą nowoczesnych urządzeń do obróbki modele zostały poddane frezowaniu. Ponownie okazało się, iż matryce strukturalne NOEplast bardzo dobrze poddają się obróbce. Bezspoinowo, na zasadzie puzzli, stworzono formy szalunkowe dla wykonawcy, zakładu produkcji prefabrykatów betonowych Van Dijk Beton Hardinxveld BV, Hardinxveld-Giessendam, Holandia. Następnie poszczególne elementy zostały naklejone na płyty multiplex, a całość wykorzystana do produkcji prefabrykatów betonowych. Za pomocą łącznie pięciu form szalunkowych Van Dijk Beton wyprodukował 212 prefabrykatów betonowych do budowy ekranu akustycznego.

Standardowe matryce a indywidualny motyw
NOE-Schaltechnik zajmuje się sprzedażą matryc poliuretanowych pod nazwą NOEplast. Pomimo tego, że producent oferuje możliwość realizacji indywidualnych wzorów matryc, autorzy zdecydowali się stworzyć motyw za pomocą dwóch różnych struktur standardowych.


Przy użyciu pięciu form szalunkowych zakład produkcji prefabrykatów betonowych Van Dijk Beton Hardinxveld BV wykonał 212 prefabrykowanych elementów do budowy ekranu akustycznego
Fot. NOE-Schaltechnik

Możliwość wielkokrotnego wykorzystania

Motyw lecących ptaków powtarza się na co szóstym elemencie ekranu. Łącznie sporządzono pięć różnych form szalunkowych, każda z nich wykorzystuje inny motyw i jednocześnie kontynuuje obraz elementu sąsiedniego. 20 kilometrowy odcinek autostrady wymagał zastosowania łącznie 212 prefabrykatów. Podczas realizacji projektu okazało się, iż kolejną zaletą matryc NOE-Schaltechnik jest możliwość ich wielokrotnego użycia, nawet do 100 razy. Projektem tym architekci holenderscy udowadniają, iż zwykłe matryce standardowe wystarczą, by nadać budowli ambitny i jedyny w swoim rodzaju wygląd.

Źródło: Budownictwo monolityczne, nr 2 (9) 2012
