W nowoczesnym budownictwie żelbetowym przejścia instalacyjne stanowią nieodłączny element konstrukcji. Każdy przewód elektryczny, rura instalacyjna czy kanał wentylacyjny musi w pewnym momencie przejść przez ścianę lub strop, co automatycznie powoduje naruszenie ciągłości przegrody budowlanej. Z punktu widzenia ochrony przeciwpożarowej jest to jeden z najbardziej krytycznych momentów w całym procesie projektowym. Nieprawidłowo zaprojektowane przejścia instalacyjne mogą całkowicie zniwelować odporność ogniową przegrody, szczególnie w przypadku ścian i stropów żelbetowych.
Spis treści
1. Dlaczego przejścia instalacyjne są kluczowe w konstrukcjach żelbetowych
2. Wymagania prawne i §234 Warunków Technicznych
3. Klasy odporności ogniowej – EI, REI i ich znaczenie
4. Systemy przejść instalacyjnych w żelbecie
5. Case study – strop żelbetowy REI 60
6. Najczęstsze błędy projektowe
7. Jak poprawnie zaprojektować przejście instalacyjne
8. Podsumowanie
9. FAQ
1. Dlaczego przejścia instalacyjne są kluczowe w konstrukcjach żelbetowych
Ściany i stropy żelbetowe charakteryzują się bardzo wysoką odpornością ogniową. W praktyce mogą osiągać klasy REI 60, REI 120, a nawet wyższe.
Problem pojawia się w momencie wykonania otworów instalacyjnych.
Każde przejście instalacyjne:
• przerywa ciągłość przegrody
• może stać się drogą rozprzestrzeniania ognia
• umożliwia przedostawanie się dymu i gazów pożarowych
Dlatego właśnie projektowanie przejść instalacyjnych w żelbecie jest jednym z najważniejszych aspektów bezpieczeństwa pożarowego.

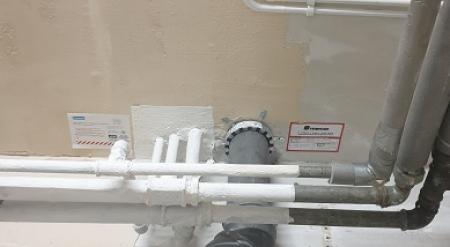

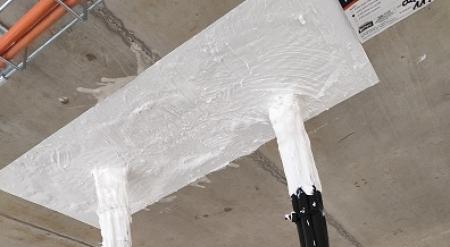

Przejście instalacyjne w stropie żelbetowym zabezpieczone systemem ogniochronnym.
2. Wymagania prawne i §234 Warunków Technicznych
Podstawowym przepisem regulującym przejścia instalacyjne jest
Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie
Szczególnie istotny jest §234, który jasno wskazuje:
- przepusty instalacyjne w elementach oddzielenia przeciwpożarowego muszą mieć klasę odporności ogniowej równą tej przegrodzie
Oznacza to, że:
• dla ściany EI120 → przepust musi mieć EI120
• dla stropu REI60 → przepust musi mieć EI60
To jeden z najczęściej pomijanych wymogów w praktyce projektowej.
3. Klasy odporności ogniowej – EI, REI i ich znaczenie
W kontekście konstrukcji żelbetowych kluczowe są oznaczenia:
• E – szczelność ogniowa
• I – izolacyjność ogniowa
• R – nośność ogniowa
Ściany i stropy żelbetowe posiadają klasę REI, natomiast przepusty instalacyjne klasyfikowane są jako EI.
Dlatego tak ważne jest dopasowanie parametrów zabezpieczenia do przegrody.
4. Systemy przejść instalacyjnych w żelbecie
W praktyce stosuje się specjalistyczne systemy ogniochronne przeznaczone do zabezpieczania przejść instalacyjnych.
Do najczęściej stosowanych należą rozwiązania dostępne w kategorii
Systemy te umożliwiają zabezpieczenie:

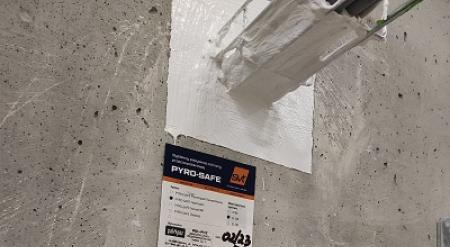

System ogniochronny zabezpieczający przejście instalacyjne w ścianie żelbetowej.
5. Case study – strop żelbetowy REI 60
Założenia:
• strop żelbetowy REI 60
• przejście instalacji kablowej
• kilka wiązek kabli
Wymaganie:
- przepust musi mieć klasę EI60
Rozwiązanie:
• zastosowanie systemu ogniochronnego
• wypełnienie otworu materiałem pęczniejącym
• uszczelnienie przestrzeni wokół instalacji
Efekt:
• zachowanie ciągłości odporności ogniowej
• zgodność z przepisami
6. Najczęstsze błędy projektowe
W przeciwieństwie do poprzedniego artykułu, tutaj skupiamy się na błędach projektowych.
Najczęstsze to:
• brak uwzględnienia przepustów w projekcie
• przyjęcie zbyt niskiej klasy odporności
• brak detali wykonawczych
• nieuwzględnienie różnych typów instalacji
To właśnie na etapie projektu powstaje większość problemów wykonawczych.
7. Jak poprawnie zaprojektować przejście instalacyjne
Proces projektowy powinien obejmować:
1. określenie klasy odporności przegrody
2. dobór systemu ogniochronnego
3. uwzględnienie wszystkich instalacji
4. opracowanie detalu projektowego
W praktyce oznacza to konieczność dokładnego zaplanowania, jak zabezpieczyć przejście instalacyjne w ścianie żelbetowej lub stropie.
8. Podsumowanie
Przejścia instalacyjne w konstrukcjach żelbetowych stanowią jeden z najważniejszych elementów systemu bezpieczeństwa pożarowego budynku.
Choć same przegrody żelbetowe zapewniają wysoką odporność ogniową, ich skuteczność może zostać całkowicie zniwelowana przez nieprawidłowo zaprojektowane przepusty instalacyjne.
Kluczowe znaczenie ma przestrzeganie wymagań wynikających z przepisów oraz właściwe dopasowanie systemów zabezpieczeń do klasy odporności ogniowej przegrody.
Prawidłowo zaprojektowane przejścia instalacyjne:
.• zapewniają ciągłość odporności ogniowej
• ograniczają rozprzestrzenianie ognia i dymu
• zwiększają bezpieczeństwo użytkowników
9. FAQ – najczęściej zadawane pytania
Czy każdy przepust instalacyjny musi mieć klasę EI?
Tak, jeśli znajduje się w przegrodzie o określonej odporności ogniowej.
Jak dobrać przepust do ściany żelbetowej?
Na podstawie klasy odporności przegrody oraz rodzaju instalacji.
Czy można zastosować jeden system dla wszystkich instalacji?
Nie zawsze – różne instalacje wymagają różnych rozwiązań.
Co jest najczęstszym błędem projektowym?
Brak uwzględnienia przepustów na etapie projektu.
